該系列機械手適用于220T-600T塑膠射出成型機。三軸AC伺服?，取出速度快、調整夾具方便，壽命長、故障率低。取出時間最少1.8sec，最大荷重10KG（含產品與治具）。應用于快速或復雜取出?？蛇m用于長方形狀產品，如汽車、洗衣機等產品。
所采用的通訊方式信號線少，遠距離通訊，擴展性能好，抗干擾能力強，重復定位精度高。可以同時控制多軸，設備維護簡單故障率低。
主要規格
|
機型 |
電源容量(KVA) |
適用成型機（ton） |
橫行行程 |
驅動方式 |
引拔行程 |
上下行程 |
取出時間 |
|
按需推薦 |
3.1 |
220T～350T |
1600 |
AC伺服馬達
|
660 | 1000 | 5.1 |
| 3.1 | 350T～500T | 1600 | 900 | 120 | 5.3 | ||
| 3.5 |
380T～680T |
1800 | 900 | 1200 | 1.8 | ||
|
最大荷重（KG） |
全循環時間 |
空氣消耗量（NI/cycle） |
凈重（KG） |
機型表示：W：雙截式 S：?jiǎn)伪蹤C(jī)械手（成品臂） S4：四軸AC伺服馬達驅動（成品臂上下、引拔、橫行+C軸） S5：五軸AC伺服馬達驅動（成品臂上下+BC軸、引拔、橫行） |
|||
| 10 | 15.92 | 6 |
450 |
||||
| 10 | 16.32 | 6.8 | 510 | ||||
| 10 | 9 | 6.8 |
560 |
||||

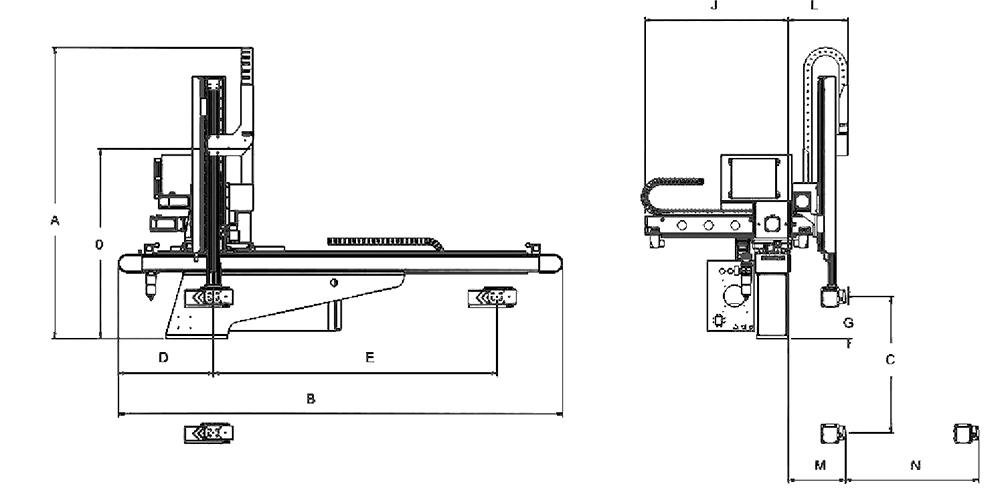

尺寸圖表
|
Model |
A | B | C | D | E | F | G | H | I | J | K |
|
按需 |
1520 | 2510 | 1000 | 540 | 1600 | / | 235 | / | / | 820 | / |
| 1650 | 2700 | 1200 | 540 | 1800 | / | 235 | / | / | 1010 | / | |
| 1600 | 2580 | 1200 | 335 | 1800 | / | 125 | / | / | 1330 | / | |
|
Model |
L | M | N | O | |||||||
|
按需 |
340 | 320 | 660 | / | |||||||
| 310 | 290 | 900 | 1270 | ||||||||
| 485 | 420 | 900 | / | ||||||||
因改良原因，規格及外觀有所變更是，不再另行通知，敬請諒解。
