三軸伺服橫走式機械手

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1011

所屬分類

機械手

數量

-

+



1

產品描述

適用于120T-500T臥式射出成型機成品及水口取件。上下手臂結構是雙截式，單臂適合二板模取出。橫行和正臂上下均由AC伺服馬達驅動，取出速度快、定位精確、調治具方便快捷。安裝機械手可增加產能（10～30%）、降低產品的不良率、保障操作人員安全性、減少人工、精準控制生產量、減少浪費。

另有適用于150T-380T臥式射出成型機，手臂形式為雙截式。分3軸及5軸AC伺服驅動。取出時間1.2sec，全循環6sec，應用于快速取出或模內貼、模內鑲件等特殊產品取件。

所采用的通訊方式信號線少，遠距離通訊，擴展性能好，抗干擾能力強，重復定位精度高?？梢酝瑫r(shí)控制多軸，設備維護簡單故障率低。

主要規格

機型	電源容量(KVA)	適用成型機（ton）	橫行行程	驅動方式	引拔行程	上下行程	取出時間
按需選擇	4.3	120T～250T	1400	AC伺服馬達	400	800	0.75
	4.3	250T～380T	1600		550	1000	0.9
	4.7	350T～500T	1800		800	1200	1.04
	5.1	350T～500T	1800		P：750 R：750	1200	1.08
最大荷重（KG）	全循環時間	空氣消耗量（NI/cycle）	凈重（KG）	機型表示：W：雙截式 S：?jiǎn)伪蹤C(jī)械手（成品臂） S3：三軸AC伺服馬達驅動（成品臂上下、引拔+橫行） S5：五軸AC伺服馬達驅動（成品臂上下、引拔+橫行）
2	3.7	2.8	250
	4.4	3.5	300
	4.8	6.8	550
	4.85	7.2	580

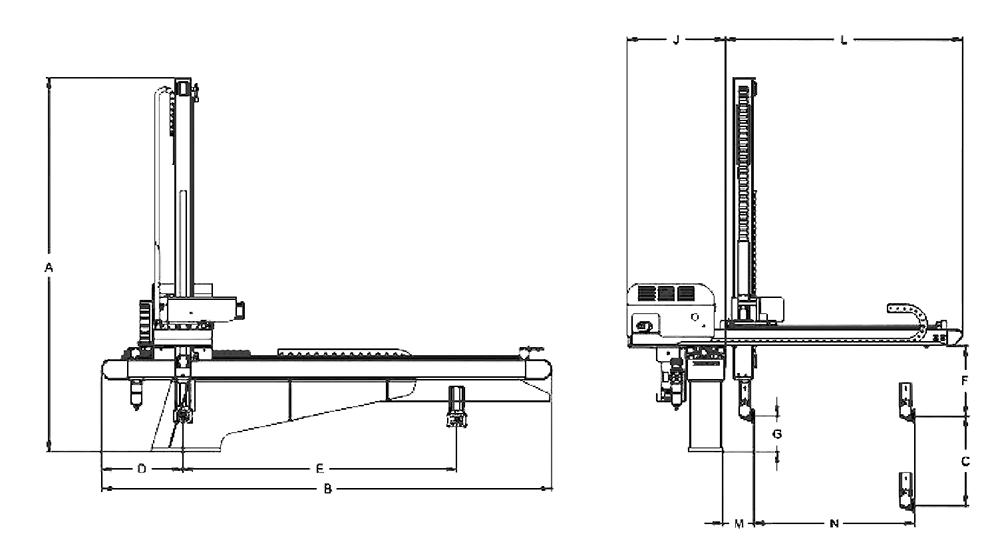

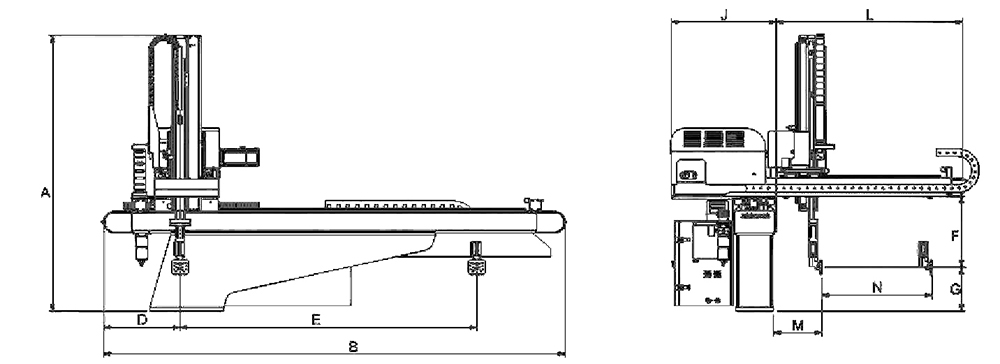

尺寸圖表

三軸伺服橫走式機械手

Model	A	B	C	D	E	F	G	H	I	J	K
按需選擇	1350	2180	800	365	1400	434	105	/	/	455	/
	1470	2420	1000	365	1600	335	105	/	/	455	/
	1780	2480	1200	325	1800	400	190	/	/	/	/
	1780	2480	1200	325	1800	400	190	190	130	515	750
	L	M	N
	850	335	420
	970	335	520
	1120	250	800
	1480	380	750

因改良原因，規格及外觀有所變更是，不再另行通知，敬請諒解。
